Ohrev vody fotovoltickými panelmi – systém LOGITEX

Naša spoločnosť vám ponúka systém na ohrev vody fotovoltickými panelmi.
Ohrievače vody LOGITEX

Ohrievače vody LX ACDC/M+K(KW) je nové technické riešenie ohrevu vody pri využití ekologicky čistých zdrojov energie. Pre ohrev vody sa využíva energia slnka, ktorá pomocou fotovoltaických článkov vyrába jednosmerný elektrický prúd, ktorý zohrieva vodu v zásobníku. Originálnym riešením je napojenie na fotovoltaické panely, pri ktorom nevznikajú žiadne straty elektrickej energie a preto zariadenie pracuje veľmi efektívne, pričom je zabezpečená tepelná ochrana a bezpečná regulácia celého systému.

Jednoduchosť a variabilita umiestnenia fotovoltaických panelov, ich bezúdržbová prevádzka a veľmi jednoduché prepojenie so zásobníkom vody pomocou elektrického kábla dáva prakticky neobmedzené možnosti využitia zariadenia v rodinných a panelových domoch, ako aj v priemyselných objektoch.

Možnosti ohrevu vody systémom LOGITEX:
Predohrev vody.

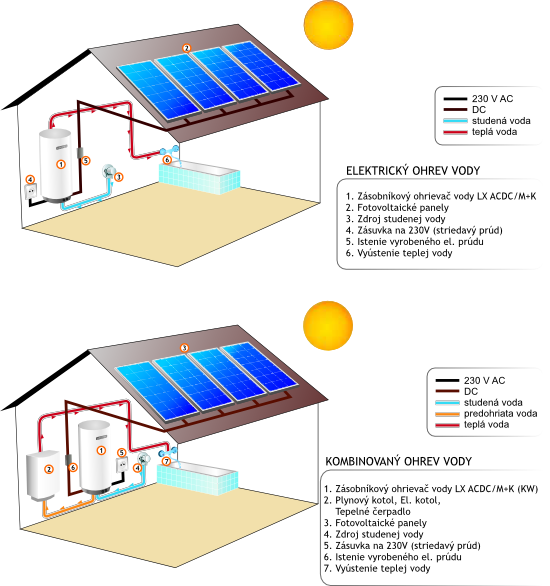

Pre predohrev vody sa ohrievače vody zapájajú pred plynový alebo elektrický kotol so zásobníkovým alebo prietokovým ohrevom vody, alebo tepelným čerpadlom na zdroj studenej vody (Obr. 1).

logitex

solárny ohrev vody fotovoltikou

Teplá voda predohriata pomocou fotovoltaických panelov prúdi priamo do zásobníka, výmenníka v plynovom alebo elektrickom kotli a ak je dostatočne teplá, nedôjde k odberu plynu alebo elektriny, čím dochádza k značnej úspore energii. V prípade, že voda nie je dostatočne zohriata energiou z fotovoltaických panelov, dôjde k dohriatiu vody v kotli. Na samotný ohrev vody sa spotrebuje výrazne menšie množstvo energie ako pri ohreve studenej vody. Takéto zapojenie ohrievačov vody LX ACDC/M+K garantuje teplú vodu i v prípade dlhodobo nepriaznivého počasia a zároveň šetrí značné finančné prostriedky za úsporu energií.

Zapojenie ohrievača vody LX ACDC/M+K pred plynový kotol umožňuje zohrievať vodu aj v prípade, že dôjde k poruche alebo obmedzeniu dodávky plynu. V takomto prípade sa voda zohrieva pomocou slnka alebo ak je nepriaznivé počasie, je možné aktivovať druhú rezervnú špirálu v ohrievači vody, ktorá sa zapína pomocou druhého termostatu. Rezervná špirála je napojená na elektrickú energiu zo siete (AC 230V). Jej aktiváciou sa ohrievače vody LX ACDC/M+K stávajú klasickými elektrickými ohrievačmi vody a spoločne s elektrickým zdrojom z fotovoltaických panelov plnohodnotne zohrievajú vodu aj bez dodávky plynu.

Ohrev vody
Ohrievače vody LX ACDC/M+K je možné použiť ako samostatné elektrické ohrievače vody. Pracujú na princípe dvoch samostatných elektrických okruhov (Obr. 2). Prvý je napojený na elektrickú energiu zo siete (AC 230V) a druhý je napojený na ekologicky čistú elektrickú energiu z fotovoltaických panelov. Obidva okruhy môžu pracovať súčasne alebo každý samostatne.

Pripojenie na zdroj elektrickej energie zo siete garantuje ohrev vody počas dlhodobo nepriaznivého počasia. Pomocou termostatu sa nastaví požadovaná teplota vody (napr. 45°C). Pri dosiahnutí prednastavenej teploty 45°C sa automaticky vypína prívod elektrickej energie zo siete (AC 230V) a v ohrievači vody sa ďalej zohrieva voda ekologicky čistou elektrickou energiou z fotovoltaických panelov (ohrev až na max. teplotu 75°C).

hybridný ohrev teplej vody solarnym systemom

hybridný ohrev teplej vody solarnym systemom

Pri takomto novom spôsobe ohrevu vody dochádza k významnej úspore elektrickej energie čerpanej zo siete so sprievodným významným šetrením finančných prostriedkov. Ohrievače vody LX ACDC/M+K (KW) sa dajú využiť aj na pripojenie nočného prúdu (dvojtarife). V takejto variante v noci zohrieva vodu zdroj lacného nočného prúdu a cez deň ekologicky vyrobený prúd z fotovoltaických panelov.

Hybridné ohrievače pre pripojenie na HDO sa vyrábajú len na objednávku!

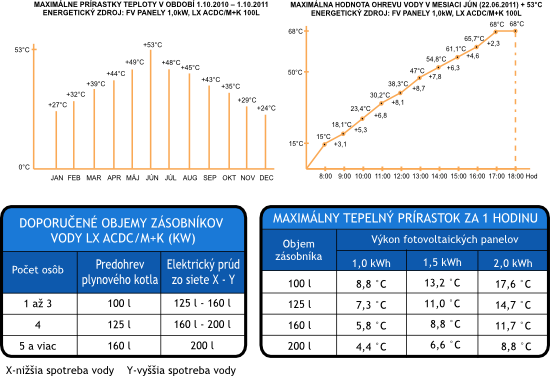

Typy ohrievačov vody LX ACDC/M+K (KW)

Typ ohrievača Prúd pre ohrev Tepelné straty kwh/24h Objem (l) Hmotnosť M/M+K (kg) Výška x Priemer (mm) Výkonnostná rada Výkon ACšpirály kW
LX ACDC/M+K 100 AC+DC 0,88 100 46/62 961 x 524 A, B, C 2
LX ACDC/M+K 125 AC+DC 1,09 125 52/68 1 126 x 524 A, B, C 2
LX ACDC/M+K 160 AC+DC 1,39 160 62/78 1 315 x 524 A, B, C 2
LX ACDC/M+K 200 AC+DC 1,40 200 80/96 1 375 x 584 A, B, C 2
LX ACDC/M+K KW 200 AC+DC 1,40 200 80/96 1 375 x 584 A, B, C 2

Výkonnostná rada: A = 1,0 kW B = 1,5 kW C = 2,0 kW, Elektrické krytie: IP 45

Všetky typy ohrievačov vody LX ACDC/M+K a M+KW majú zabudovanú univerzálnu špirálu pre jednosmerný prúd z panelov. Na univerzálnu špirálu možno pripojiť fotovoltaický zdroj 1,0 kW (120V DC) alebo 1,5 kW (180V DC), alebo 2,0 kW (240V DC).

Hybridné ohrievače vody LX ACDC/M+KW

Modelová rada M+KW sa vyrába len v 200 l prevedení, má dve 100 litrové teplotné sekcie.

– pripojenie na plynové alebo elektrické kotle ako zásobník teplej vody
Je určený pre:
– podlahové kúrenie pasívnych a nízkoenergetických domov ako ekologický elektrický kotol

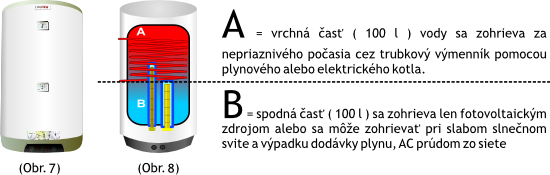

Model M+KW je pre výrobu teplej vody rozdelený na dve časti (Obr. 8):

obr-67_2

Voda v spodnej časti (B) sa predohrieva alebo zohrieva pred vstupom do hornej časti (A) zásobníka na teplotu vody, ktorá je vo vrchnej časti (A) zohriata pomocou plynového alebo elektrického kotla. Keď sa teploty vyrovnajú, fotovoltaický zdroj zohrieva celý 200 l zásobník (A+B) až na maximálnu teplotu 75 °C (Obr. 8).

Ohrev vody modelom M+KW znamená veľmi efektívne využitie ekologicky vyrobenej elektriny zo slnka, čím dochádza k výraznej úspore plynu alebo elektriny a výrazne sa predlžuje životnosť plynových alebo elektrických kotlov.

Model M+KW sa dá využiť aj ako ekologický kotol pre podlahové kúrenie (kvapalné) pasívnych a nízkoenergetických domov. Je však potrebné na vrchnú časť zásobníka nainštalovať odvzdušňovací ventil.

Po ukončení vykurovacej sezóny sa ekologicky vyrobená elektrina z fotovoltaických panelov môže automaticky presmerovať z LX ADCD/M+KW do meniča na výrobu AC prúdu pre použitie v domácnosti alebo priamo pre ohrev teplej vody pomocou ďalšieho hybridného ohrievača LX ACDC/M+K. Dá sa presmerovať aj na nabíjanie batérie.

Fotovoltaické panely

Nesporne veľkou výhodou fotovoltaických panelov je ich pomerne nízka váha (cca 19 kg/1 panel), čo umožňuje umiestniť panely kdekoľvek, kde je max. priamy dopad slnečného svetla. Ideálna orientácia je na juh s možnou odchýlkou +- 20°. Pri väcšej odchýlke dochádza k stratám pri výrobe elektriny v paneloch. Sklon panelov v strednej Európe by mal byt v rozmedzí 20-36°. Vzdialenosť káblov medzi panelmi a zásobníkom vody by nemala byt väčšia ako 100 m. Najviac používané fotovoltaické panely majú rozmery okolo 160 x 100 cm (1,6 m2).

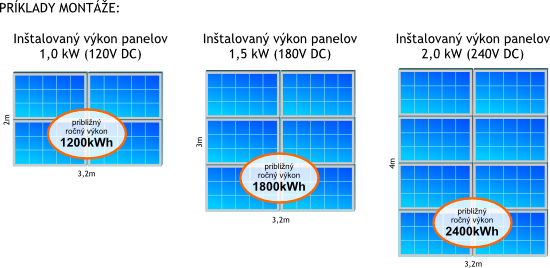

priklady-montaze

UPOZORNENIE:

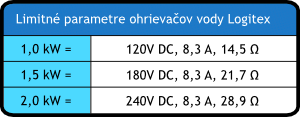

Pre hybridné ohrievače vody LX ACDC/M+K (KW) sú určené fotovoltaické panely s výkonnostnými parametrami: 30V +- 10 % a 8A +- 5 % pre 1 panel pri záťaži. To znamená, že je možné použiť panely výkonov 250W, 255W, 260W a 265W/1 panel.

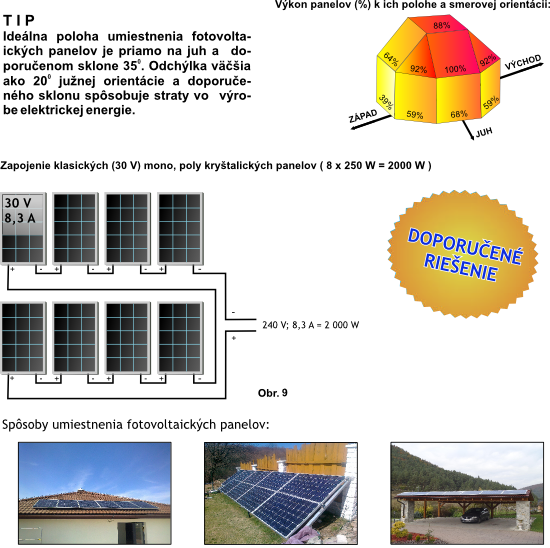

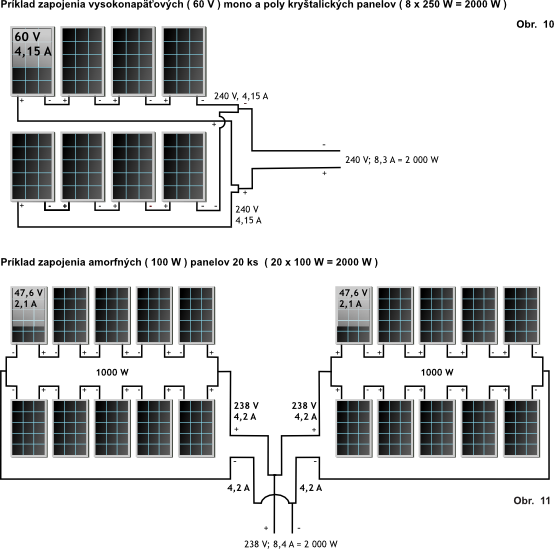

Je možné použiť klasické monokryštalické ako aj polykryštalické panely, ktoré sa zapájajú sériovo (Obr. 9). Amorfné a vysokonapäťové monokryštalické a polykryštalické panely je možné použiť len pri sériovo-paralelnom zapojení (Obr. 10 a 11), pri dodržaní limitných parametrov pre ohrievače vody Logitex.

limitne-parametre_2
Životnosť fotovoltaických panelov je minimálne 25 rokov.



obr-9



obr-1011

Pri použití vysokonapäťových panelov (60 V) alebo amorfných panelov a vhodnom sériovo-paralelnom zapojení je možné použiť aj iné výkonové, napäťové a prúdové hodnoty panelov, ale výsledné hodnoty musia byť rovnaké, ako sú predpísané limitné parametre pre pripojenie ohrievačov vody LX ACDC/M+K(W).
